DT9S AV

Descrizione prodotto

Chiusino a coperchi multipli triangolari articolati in ghisa a grafite sferoidale, secondo ISO 1083 (grado 500 – 7) e EN 1563, conforme alla classe F 900 della norma EN 124, forza di controllo: 900 kN.
Caratteristiche
Coperchi triangolari articolati “ghisa su ghisa” con blocco antichiusura accidentale a 90° ed estraibili in posizione orizzontale dopo rimozione degli otturatori di bloccaggio delle articolazioni. Telaio monoblocco per fusione o saldatura secondo il modello prescelto. Chiusura di sicurezza realizzata tramite otturatori alle articolazioni, accavallamento successivo dei coperchi e chiavistello inox ad 1/4 di giro sull’ultimo (escluso versione DT9S 040 040). Manovra con chiave speciale codificata ed appositi ganci con maniglia.
DT9S 040 040: luce netta 400×400 mm – ingombro 550×500 mm – altezza 102 mm.

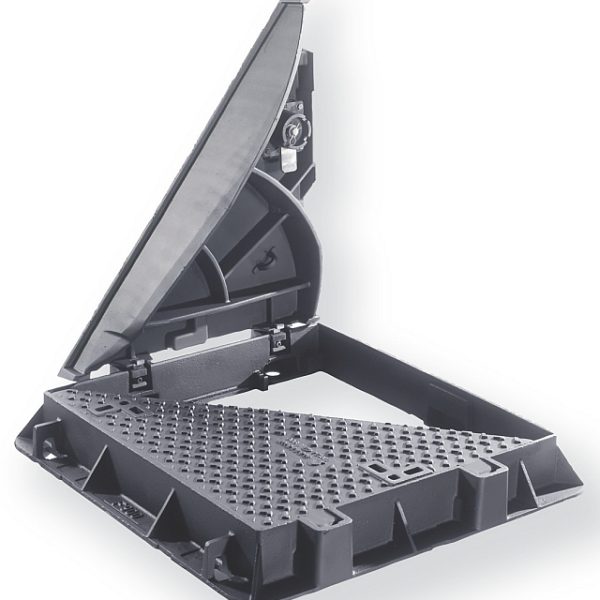

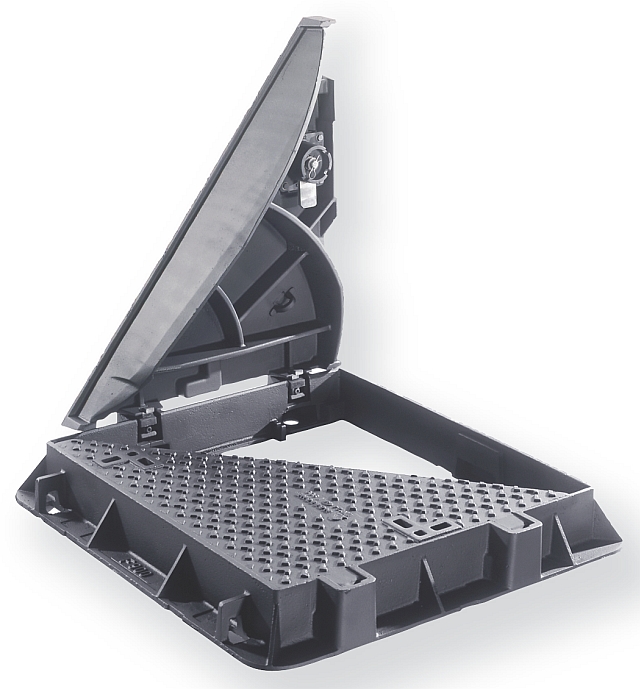

DT9S 075 075AV: luce netta 750×750 mm – ingombro 910×950 mm – altezza 120 mm.
DT9S 150 075AV: luce netta 1500×750 mm – ingombro 1660×950 mm – altezza 150 mm.
DT9S 225 075AV: luce netta 2236×750 mm – ingombro 2416×950 mm – altezza 150 mm.
Rivestimento
Tutti i chiusini sono rivestiti con vernice idrosolubile nera non tossica e non inquinante.
Certificazione prodotto
NF
Luogo di installazione
Gruppo 6 (classe F 900) come definito dalla norma EN 124 ovvero “aree soggette a carichi per asse particolarmente elevati, per esempio pavimentazioni di aeroporti” o gruppi inferiori.
Opzioni
– Assistenza all’apertura con pistoni a gas: aggiungere “H” al codice prodotto.
– Marcature personalizzate: consultateci.
